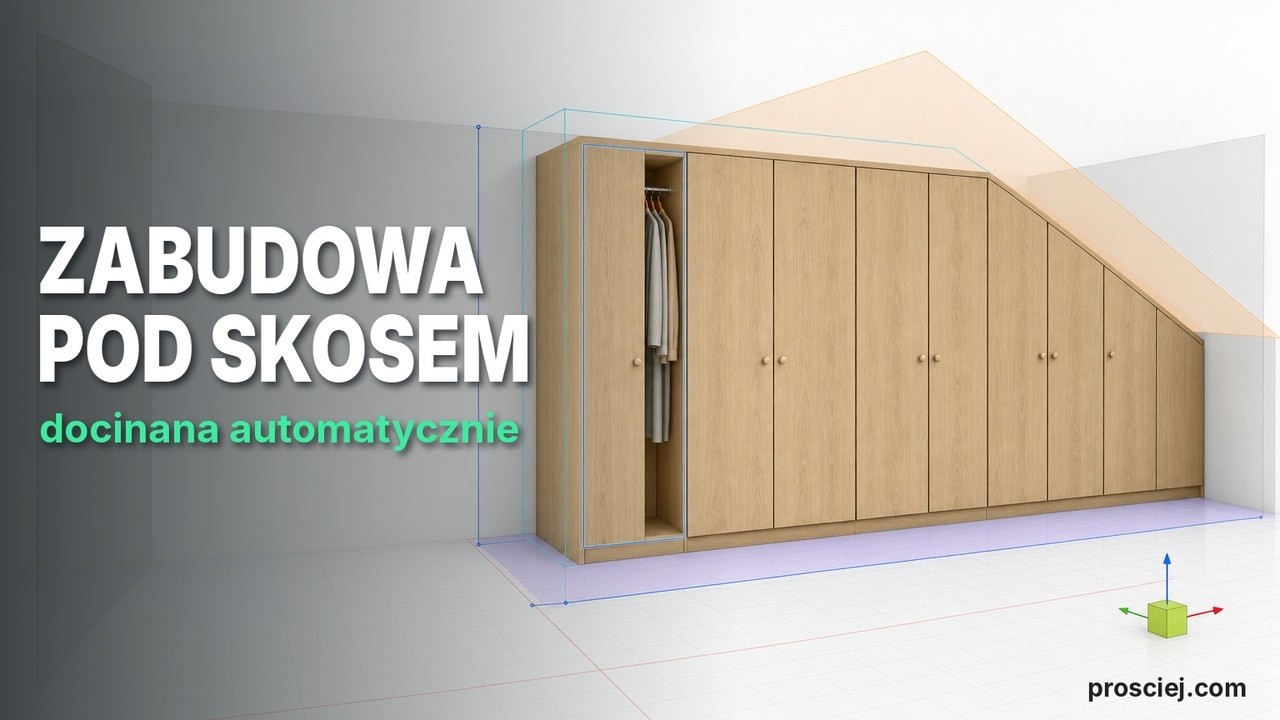

Armarios abuhardillados en 3D: piezas a chaflán

Cuarta entrega de la serie sobre el diseñador de armarios. Tras el diseño de cocina, creo en él un armario abuhardillado: de la pared vacía a las puertas bajo el faldón, sin calcular piezas.

Ajustes globales antes del proyecto de armario

Antes de empezar, configuro de una vez lo que se aplicará a todo el proyecto. Cada nuevo cuerpo se apoya sobre patas, sobre un zócalo entre laterales o sin base. El techo es completo o mediante travesaños. En el bloque "Despiece y canto" introduzco el grosor del canto, el ancho de corte de la sierra y el saneado del panel. La lista de piezas dará la medida de corte y el despiece calculará un número real de tableros. Un doble clic en "Añadir cuerpo" inserta un cuerpo con la última elección.

Armario abuhardillado: corte de cuerpos bajo el faldón

1. "Crear armario", luego clic en el número de la pared con chaflán.
2. "Cortar a chaflán": los cuerpos se adaptan al faldón, los laterales se cortan en trapecio y el techo va inclinado.
3. "Mostrar puntos de chaflán": líneas en las que el lateral de la sección sale con un solo corte recto. El borde de la sección se imanta a ellas automáticamente.
4. "Distancia al faldón" y "Distancia al techo" son dos deslizadores independientes. En el vídeo dejo 20 mm respecto al faldón.
5. "Rellenar espacio": los cuerpos se levantan de inmediato con la base configurada. Puedes unir dos cuerpos superpuestos en uno solo.

Regleta plana junto a la pared del armario

Junto a la regleta a medida está la regleta plana: un tablero de 18 mm apoya en el lateral del cuerpo exterior y se desplaza hasta el plano de los frentes. Ajustas cuánto monta sobre el lateral y si va a profundidad completa. Bajo el chaflán se corta junto con los cuerpos y entra en la lista de piezas como un elemento independiente.

Frentes hasta el techo a chaflán con ángulo de biselado

Selecciono todo el armario, luego "Saliente de frentes", hacia arriba y "Hasta el techo". Solo introduzco la holgura bajo el techo, en el vídeo 10 mm. El programa calcula cuánto crece cada hoja y las regletas planas llegan a la misma línea. Bajo el chaflán, el borde superior de la puerta se corta con el ángulo del faldón y se bisela por detrás para poder abrir la hoja. El ángulo de biselado pasa a la lista de piezas, al PDF y al DXF, para ajustarlo en la sierra. Si cambias la holgura, el ángulo se recalcula solo.

Plano técnico y vista general para el cliente

El plano técnico cuenta ahora con láminas independientes para el cuerpo, los frentes, la sección, la lista de piezas y los cajones. El nombre del mueble y sus etiquetas van al título de la lámina. La vista general es un PDF para el cliente: vista con y sin frentes, con cotas libres de estantes y un código QR con enlace a la vista 3D. Cómo compartir la vista 3D con el cliente lo muestro en la demostración de medidas a DXF.

Pruébalo sin cuenta

Puedes probar el diseñador de armarios, los botones "Abrir frentes" y "Ocultar frentes", así como las sugerencias del siguiente paso en la demostración del editor.
